矿脂带,矿脂油带,矿脂防腐油带可信厂家-全民塑胶全国服务热线:400-026-9309

矿脂带

首页 > 矿脂防腐带 > 矿脂带

分享到:

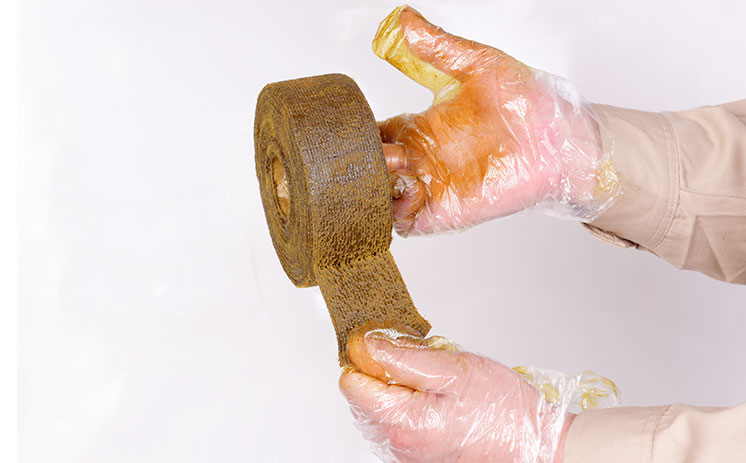

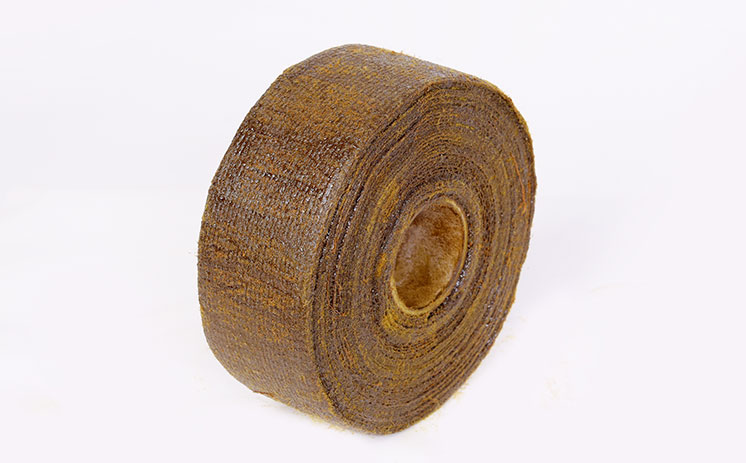

矿脂带



  矿脂带是矿脂防腐带、矿脂油带、矿脂防腐油带、冷缠矿脂带及油性矿脂防腐带的简称,又名:防腐油带。与矿脂底漆、矿脂胶泥、聚合物胶粘带(弹性密封带)配合使用形成完整的防腐蚀保护系统。


  我公司依据GB/T30788-2014标准生产的矿脂防腐油带是有惰性矿酯、填料、缓蚀剂、耐腐剂等材料,通过融混制得矿脂油性胶,经与合成纤维基材浸渍涂敷工艺后制成无空隙柔性带卷。矿脂油带广泛应用于油气、化工、城建、船舶等行业中钢质管道、异形构件(如:法兰、阀门、三通等)和储罐整体及底部边缘板防腐蚀。矿脂带的油性矿酯憎水防腐蚀机理非常适合于潮湿区域和水下环境,为需防蚀的工件提供无瑕疵的密封。矿脂防腐油带具有长期不固化、不开裂,柔韧性好等特点。耐酸、碱、盐物质的腐蚀和电绝缘性能也十分优异,可延长钢铁表面使用寿命30年。


  以矿脂带为基础的防腐蚀系统,通过多年的应用证明,相比以往的传统防腐涂层系统使用时更简便、更高效,环保安全方面更可靠,防腐蚀的长效性更显著。她是目前特殊条件下管体、管件及设备等特殊条件下防腐蚀保护的最佳方案。




产品优点

  1、厚度均匀一致,柔软成型自如


  2、低表面应力,兼容各种表面


  3、抗热、耐老化、抗化学侵蚀


  4、耐高温、高寒,易低温使用

性能指标

总厚度

1.20mm

平均重量

≥1.45 kg/m²

断裂强度

≥230 Mpa

断裂伸长率

15%

绝缘强度

单层

≥14Kv

双层

≥25.5Kv

吸水率

≤0.03%

水蒸气透过率

<0.13 g/cm2·24h

体积电阻率

≥1.3×1012 Ω·m

闪点

160℃

溶液浸泡
             170h

10%盐酸

无变化

10%氢氧化钠

无变化

20%氯化钠

无变化

适应温度

-1680~1100℃

供货信息

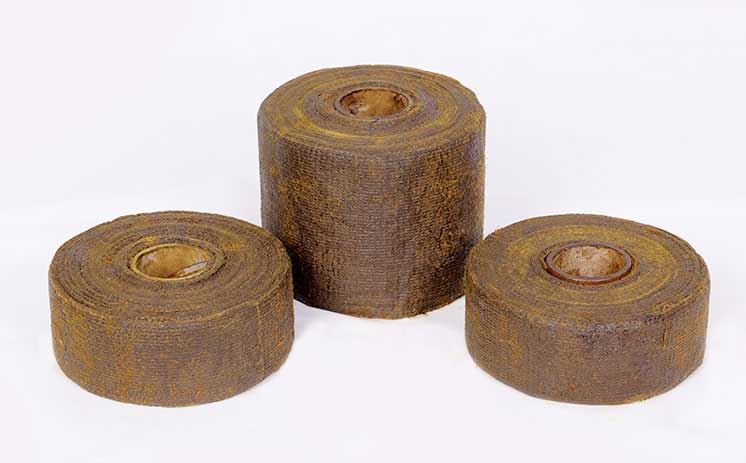

  1、颜色:褐色


  2、胶带宽度:50~300mm


  3、胶卷长度:5~15m


  4、卷芯尺寸:38mm纸芯或硬纸塑料卷芯


  5、包装:纸箱 ㎡


  6、按照客户需要定制加工

使用说明

  1、作业表面处理要求低至ST2/3级,保证无杂物、无附锈,手动或动力工具都可。


  2、用戴有手套的手、刷子或涂抹垫取矿脂底漆涂满作业面。用矿脂胶泥填充不规则的部位或做业面的凹处,达到平整。


  3、通常以最小搭接宽度25mm螺旋绕缠矿脂带,延续带长时链接重叠不部位应小于100mm。对于严重和特殊的腐蚀环境,建议搭接带宽的55%重叠绕缠矿脂带。


  4、选用聚合物胶带加强机械保护,增加防蚀保护体系的密封、抗冲击和绝缘性能。


  5、禁止雨、雪、雾天湿度>85%情况下和风沙较大环境下露天施工。(整个使用过程中接触皮肤时,用清洗液和水洗净即可)

运输存储

  1、防晒、防雨淋,叠高≤4层,正置立放,防止压坏变形。


  2、在-5~ +45℃相对湿度<75%的库房中存放,并远离明火。


  3、无保质期限。

冷缠矿脂带防腐蚀系统的施工方法

  本方法适用于管道维护和阀门、法兰、三通、塔体、桩体、罐体与边缘板等构件和设备防腐。


  1)除锈:用钢丝刷将工件表面的松动的铁锈及漆皮清除。对特殊的地方,可以有选择性的用动力工具清除铁锈、旧漆皮及外来物质。除锈等级应达到国标<>中的St2级或国外标准中SSPC-SP2级手动工具清理除锈等级。


  2)涂矿脂油性底漆:
  2.1)用手,刷子,戴手套或用滚子等皆可涂刷矿脂油性底漆。
  2.2)在准备缠绕矿脂带的表面上均匀地涂一薄层矿脂油性底漆。
  2.3 ) 对于孔洞,肩角,缝隙及管螺纹等处应多涂一些矿脂油性底漆。
  2.4 ) 对于一些狭窄的螺纹,缝隙等处可以适当采用刷子来涂抹。


  3 ) 用矿脂密封腻子:
  3.1) 对于诸如:阀门,法兰,管接头等形状较复杂的工件,可以采用矿脂密封腻子对其进行造型,避免在后面绕带时产生桥连或空洞。
  3.2 ) 可以使用油灰刀或带手套来施用矿脂腻子。
  3.3)规整极不平滑的表面,清除孔洞中的空气。
  3.4)应该施用连接到原有防腐层上至少100mm的位置。


  4)缠绕矿脂带:
  4.1)使用矿脂带好采用螺旋式缠绕,每缠一道应保证与前一道有至少25.4mm( 1″)的搭边。对于极端的环境条件,可以采用55%宽度的搭边,以达到双层防护的效果。
  4.2)若施工空间过于狭小,则可以考虑纵向应用胶带,正如“卷烟”似的包裹。保证至少100mm(4″)的搭边,并应使搭接处处于管道的顶部一侧以得到类似“檐板”的防护效果。
  4.3)缠绕时应注意,要紧紧地按住始端,使其紧贴于工件表面,应避免将矿脂带放得太长,那样极易发生褶皱和产生空隙。因此要求在缠绕的过程中应始终保持一定的拉力。
  4.4)保持足够的拉力以得到连续平整的表面。注意不要拉长带子。随着缠绕,应将出现的褶皱和气泡赶平。
  4.5)接头之间应保证有至少100mm(4″)的搭接,且接合处应位于管道的上半部分。每缠绕一卷,应用手沿螺旋缠绕方向压平搭接处。
  4.6)对垂直方向的工件,应从底部开始向上进行缠绕以达到类似“檐板”的保护效果。
  4.7)在对矿脂带及搭边处进行压平时,可以在手上或手套上涂抹少许矿脂油性底漆,这样更便于操作且尤其适于在冷天或冷的工件。在钢结构上施用时更应采用这种方法。


  5)缠绕外保护聚合物胶粘带(弹性密封带)
  5.1)在矿脂带外再螺旋缠绕一层自粘性的聚合物外防护带或塑料膜。
  5.2)建议在交通繁忙和机械接触频繁的地方应使用聚合物外防护带。
  5.3)对埋地及水下应用中应使用聚合物胶粘带,以抵御来自土壤的压力和应力,提供机械保护,防止矿酯化合物向土壤流失并增强防护层的电绝缘性能。


  如果您对矿脂带、矿脂油带、矿脂防腐油带、有更专业的问题需要了解,请直接拨打服务热线:400 026 9309,我公司将提供满意的答疑!

产品名称:
电  话:
地  区:
咨询留言:
验  证  码: 看不清验证码? 重新刷新!

相关产品

地址:山东-东营-西城 胜利油田胜采坨四联合站北邻
电话:400-026-9309
邮箱:quanmin-1996.06@163.com

版权所有:山东全民塑胶有限公司
号:鲁ICP备09078405号-8

鲁公网安备 37052102000192号

网站建设:东营远见网络   网站地图
