环氧煤沥青冷缠带加强级三油两布防腐层工艺流程

环氧煤沥青冷缠带加强级防腐层（三油两布防腐工艺），一般用在金属管道的防腐处理上，其工艺过程中定型胶（甲乙双组份无溶剂环氧涂料）+基带（环氧煤沥青冷缠带）+定型胶+基带+定型胶。具体工艺流程如下：

1、管道表面处理

先选用抛丸或喷砂机械对管道表面进行除锈处理（达到St3），再用扫帚、干抹布等去除去管道上的脏污、灰尘。确保表面干燥（露点温度以上3℃）、无污染物。对焊缝、凹坑等部位补焊并打磨平滑，棱角处倒圆角（R≥2mm）。

2、涂刷第一层定型胶

管道表面清理完毕后，在管道上涂刷第一层定型胶，涂刷过程中以360°方式全面涂刷，要求无漏涂、流挂，均匀涂刷。

3、铺设基带与涂刷第二层定型胶

涂刷第一层定型胶后，就即可铺设基带，这时定型胶还没有干，基带缠上去容易和定型紧密贴合。以基带搭接≥50%中间夹定型胶方式进行（要求定型胶无漏涂，基带缠紧、绕实）。

4、涂刷第三层定型胶

待基带缠完后，就即可以涂刷第三层定型胶，做法与涂刷第一层定型胶相同。

5、防腐涂层固化养生

完成整体涂装后进入环氧煤沥青防腐胶粘带防腐层固化、干燥，保养阶段。需静置保持8h 不移动、不淋雨、不泡水，等待≥16h实干后使用。

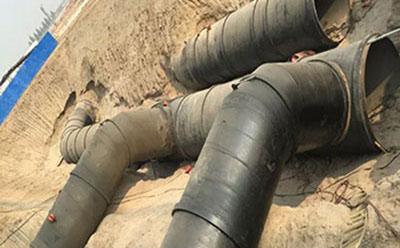

通过以上工艺，环氧煤沥青冷缠带三油两布防腐层可达到30年以上的设计寿命，适用于埋地、水下等严苛腐蚀环境。施工时需严格执行标准，确保每道工序质量可控。
