管道防腐冷缠带对施工环境的要求有哪些

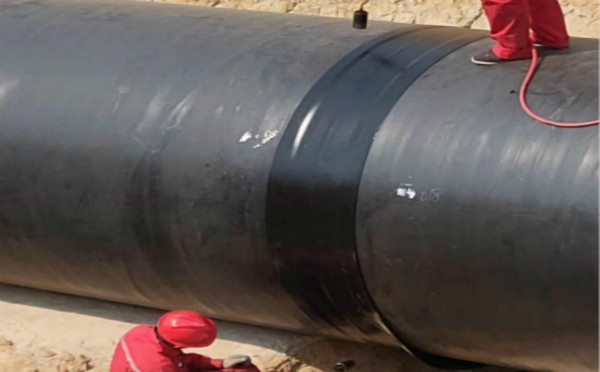

管道防腐冷缠带（如聚乙烯、聚丙烯及环氧煤沥青冷缠带）凭借其施工便捷、环保高效的特点，在油气输送、给排水等工程中得到了广泛应用。然而，冷缠带的防腐性能、施工质量和使用寿命高度依赖于现场的环境条件。如果忽视环境因素盲目施工，极易导致胶带粘结失效、产生气泡或剥离，严重影响管道的长效安全。因此，严格遵守以下施工环境要求至关重要。

一、温度要求

温度是影响冷缠带胶粘剂活性和流动性的核心因素，冷缠带属于常温粘接材料，对温度变化十分敏感。

环境温度：一般情况下，防腐层施工宜在 -5℃～30℃ 之间进行，在此温度区间内，胶带胶层柔软、流动性好，粘接能力最强，缠绕后贴合紧密，不易产生间隙。当施工温度过低，低于5℃时，胶层变硬、粘性下降，胶带贴合度变差，容易出现缝隙、翘边；若温度低于-5℃，原则上禁止施工，确需施工时必须对钢管进行预热处理。在高温环境下，温度超过40℃时，胶带胶层容易软化、流淌，缠绕过程中容易拉伸变形，造成胶带变薄、褶皱，降低防腐层机械强度。因此施工时应尽量避开高温暴晒和严寒低温时段，保证温度适宜、稳定。

解卷温度：这是极易被忽视的一点。胶带在低温下会变硬发脆，强行拉扯容易损伤基材或导致胶层脱落。规范明确要求，胶带解卷时的温度必须在 5℃ 以上。如果施工现场气温较低，应将成卷的胶带提前移至温暖的库房，或在施工前对胶带卷进行适当的预热处理。

钢管表面温度：钢管表面的温度应高于露点温度 3℃ 以上。如果管体表面过冷，空气中的水分会在其表面凝结成肉眼难以察觉的水膜，严重破坏胶带与金属的粘接力。在极寒条件下，施工前往往需要使用喷灯等设备对钢管表面进行烘烤升温。

二、湿度与天气条件

冷缠带施工对空气湿度和天气条件要求严格，潮湿环境是造成防腐层空鼓、脱层的主要原因。

相对湿度：空气的相对湿度应控制在 85% 以下，施工过程中，管道表面必须保持干燥，不得存在雨水、霜雾、积水和潮气。高湿度环境不仅会让除锈后的钢管迅速返锈，还会导致底漆固化不良，使胶带与管壁之间夹杂水汽，形成腐蚀隐患。

禁止恶劣天气施工：严禁在雨、雪、雾天以及风沙较大的环境中进行露天涂刷底漆和缠绕胶带作业。雨水和雾气会直接破坏防腐层的密封性；而大风扬起的沙尘一旦落在涂好底漆的管面上，会形成隔离层，导致胶带无法紧密贴合，甚至出现大面积脱壳。

三、其他要求

除了温湿度，现场的辅助条件和基面状态也决定了最终的防腐效果。

通风与照明：虽然冷缠带多为无溶剂环保材料，但在狭窄空间作业时，仍需保持良好的通风，以利于底漆挥发物的扩散和胶层的自然固化。同时，充足的照明是保证施工人员看清焊缝细节、确保搭接宽度和缠绕质量的前提。

远离火源：尽管是“冷”缠工艺，但配套使用的底漆和稀释剂通常属于易燃品。施工现场必须严格管控明火，配备必要的消防器材。

基面干燥与清洁：无论环境多么理想，施工前必须确保钢管表面经过合格的除锈处理，且表面绝对干燥、无油污、无灰尘。除锈后至涂刷底漆的时间间隔不宜超过 4 小时，防止表面二次污染或返锈。施工完成后的防腐管道应避免长时间暴晒，露天存放需做好遮阳防护，防止紫外线加速胶带老化。

管道防腐冷缠带施工需严格控制温度、湿度、天气及现场环境。合理的施工环境能够保证胶带粘接牢固、防腐层密实稳定，有效避免空鼓、脱层、老化过快等质量问题。施工人员应严格遵守环境施工规范，避开恶劣天气，优化施工条件，保障管道防腐工程质量，延长管道使用寿命。
